吊顶反支撑设计、施工要点

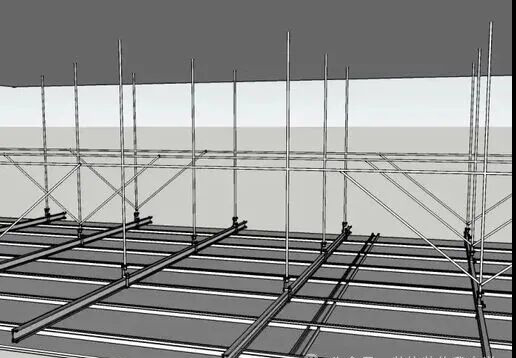

吊杆长度超过1.5m且小于2.5m时，按照规范要求需要设置反支撑。其他情况建议设置反支撑：

大面积平顶、跨度大、风口多、重型灯具、空调风口密集区。

人防区域、地下室潮湿吊顶、高大空间吊顶。

轻钢龙骨整体下沉、板面起拱、波浪变形区域。

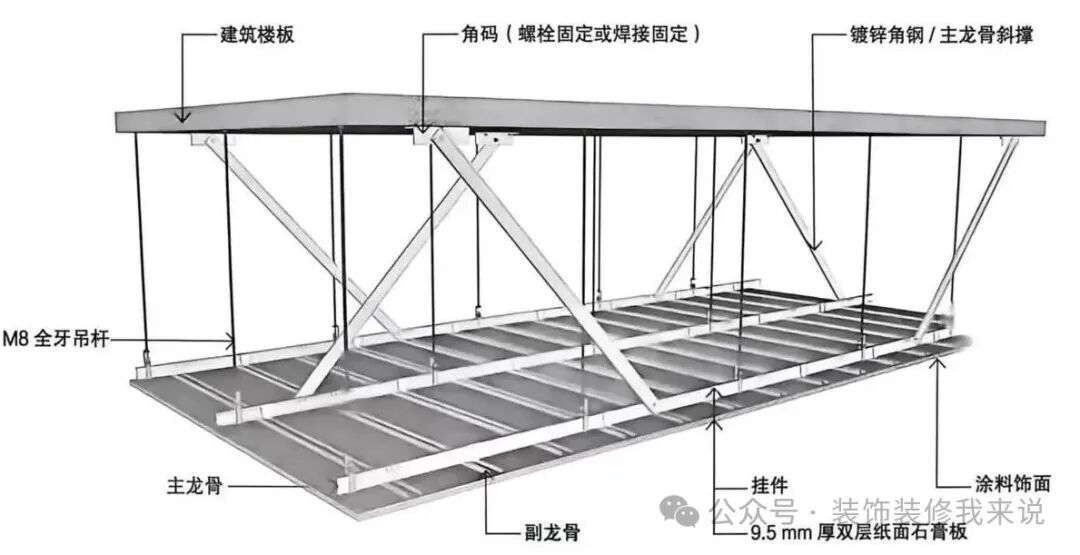

一、吊顶反支撑设计要点

反支撑只顶不拉，抵消吊顶自重下坠应力。

不可固定在风管、桥架、消防管、管线支架上。

全部生根原结构混凝土。

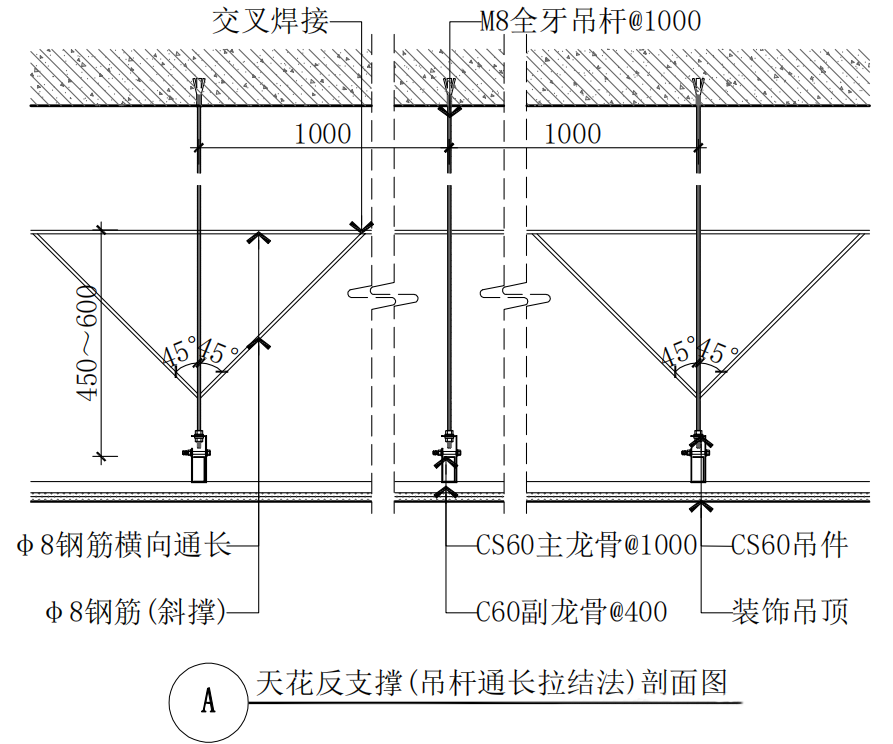

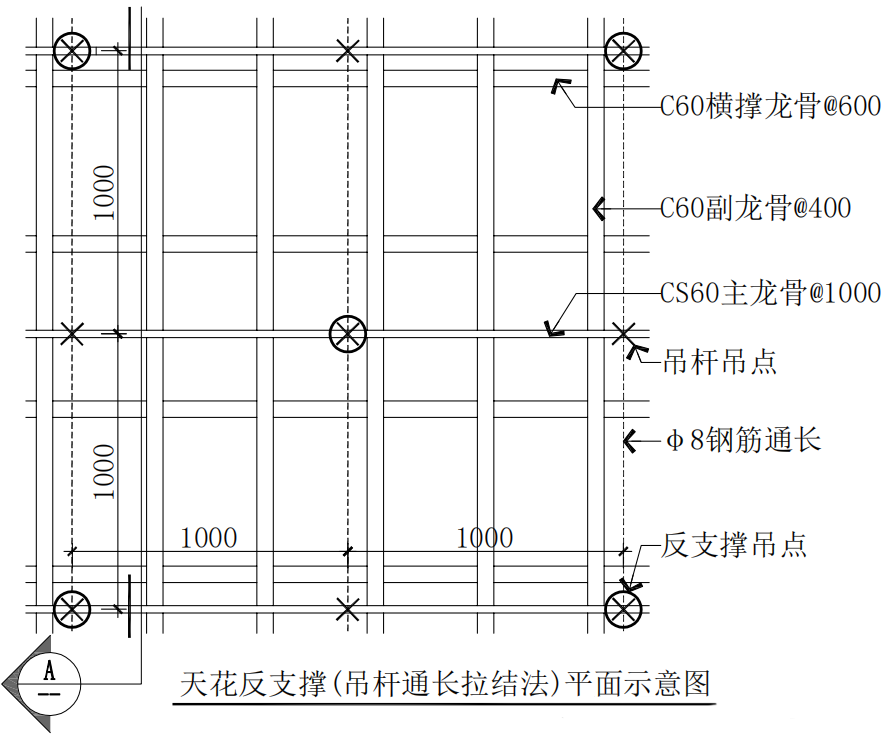

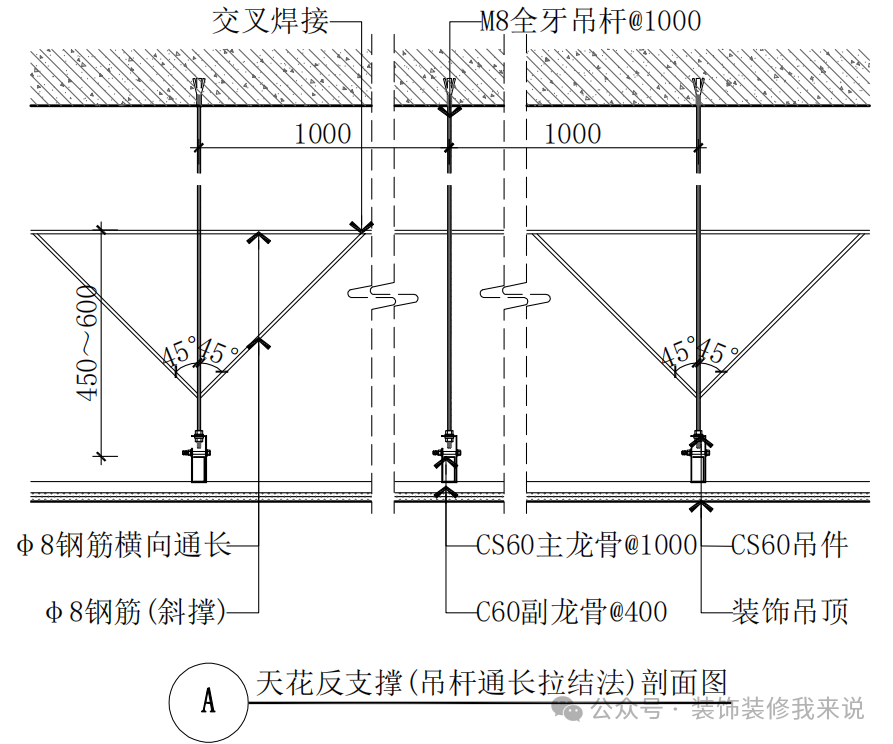

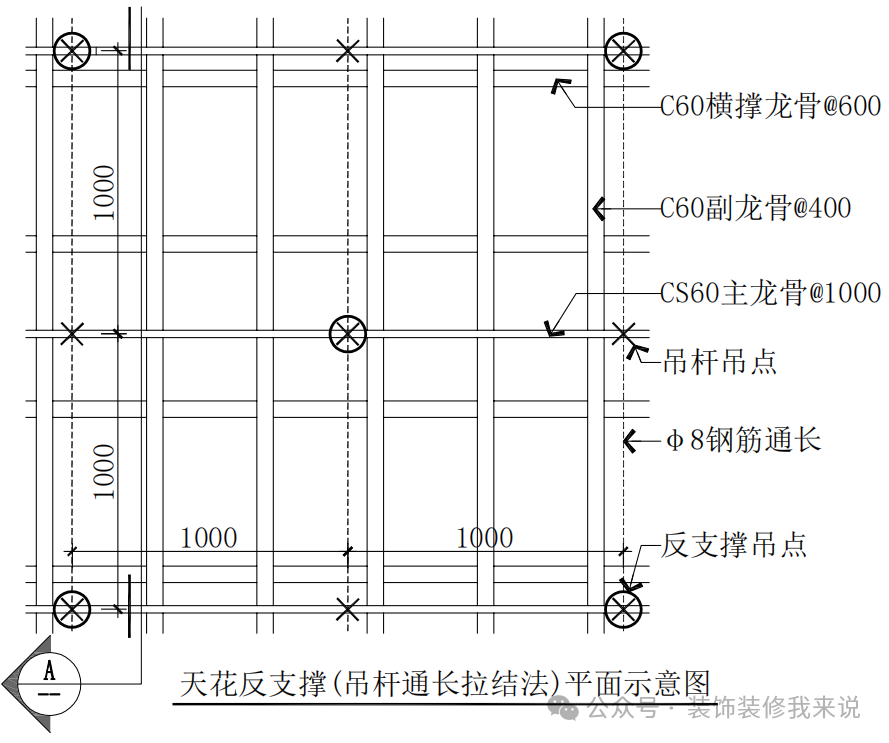

（1）吊杆通长拉结法：

吊杆长度超过1.5m且小于2.5m时适用。斜拉钢筋每隔两倍主龙骨间距设置。φ8横向钢筋、斜拉钢筋及其与M8全牙吊杆焊接处必须做防锈处理，φ8钢筋可用M8全牙吊杆替代，但焊接处需做防锈处理。

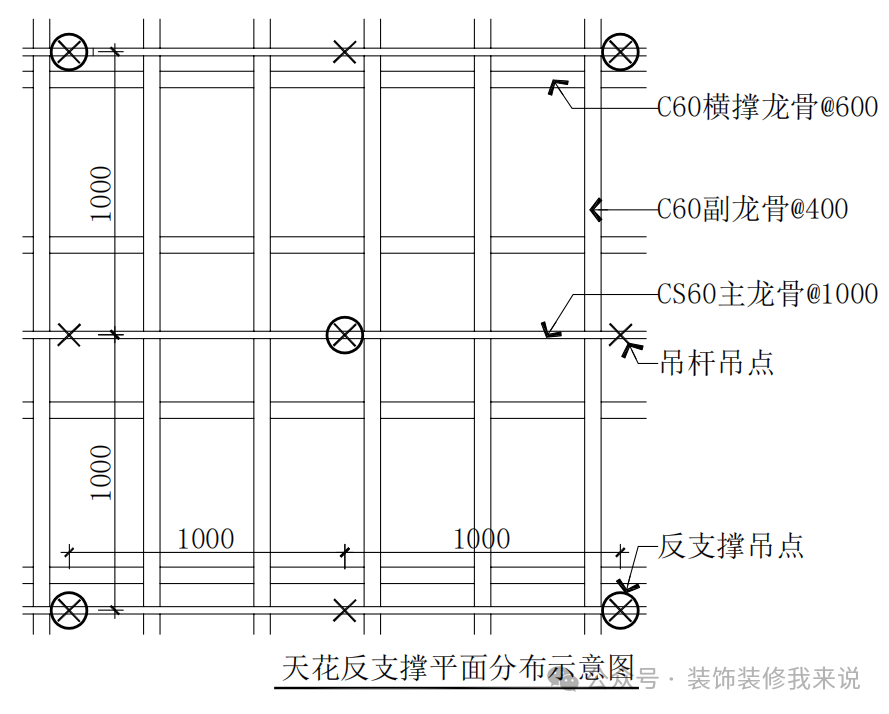

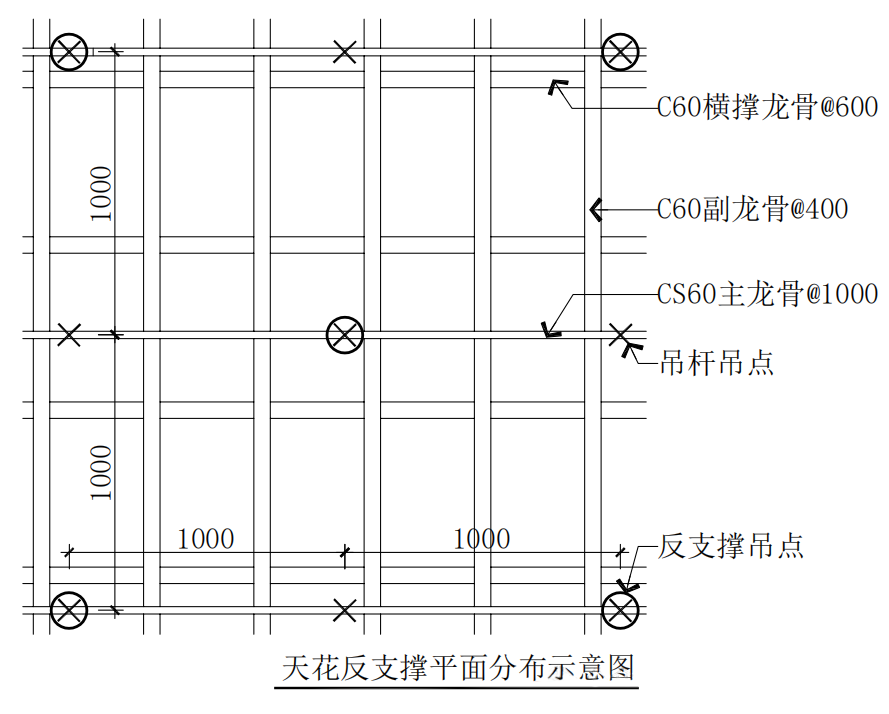

φ8钢筋三角形斜撑围绕某一吊点中心呈梅花形分布。

本做法依据：12J502-2《国家建筑标准设计图集》。

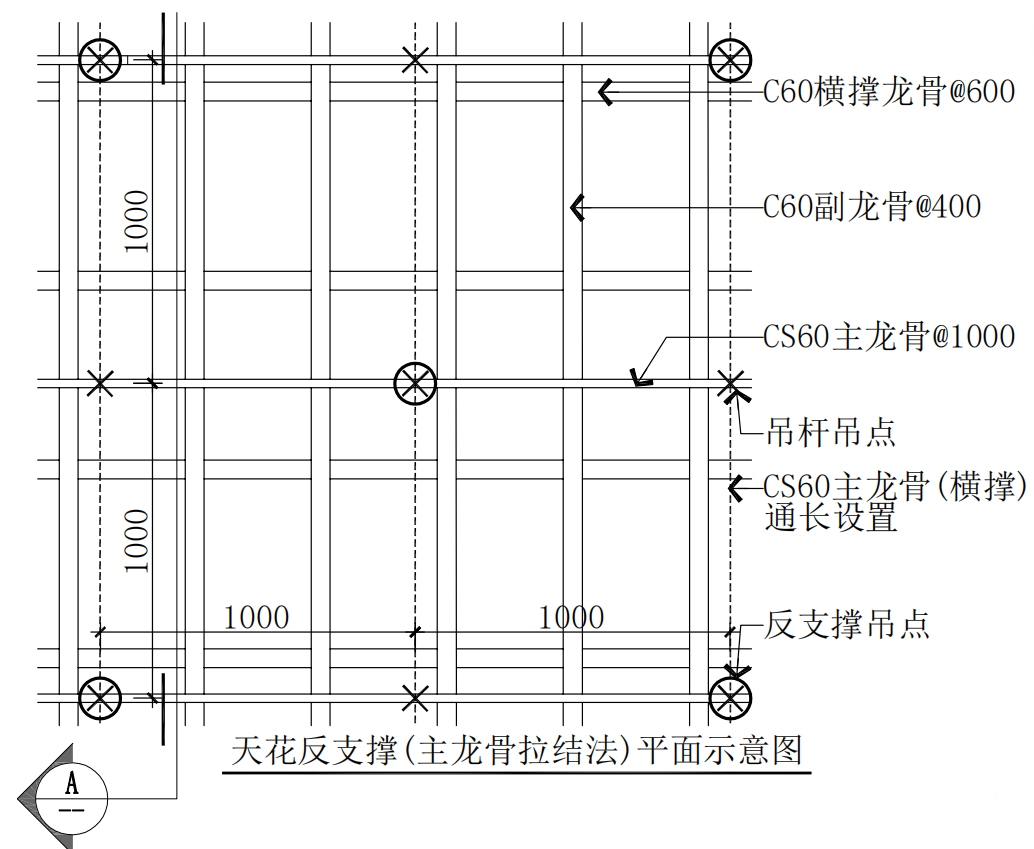

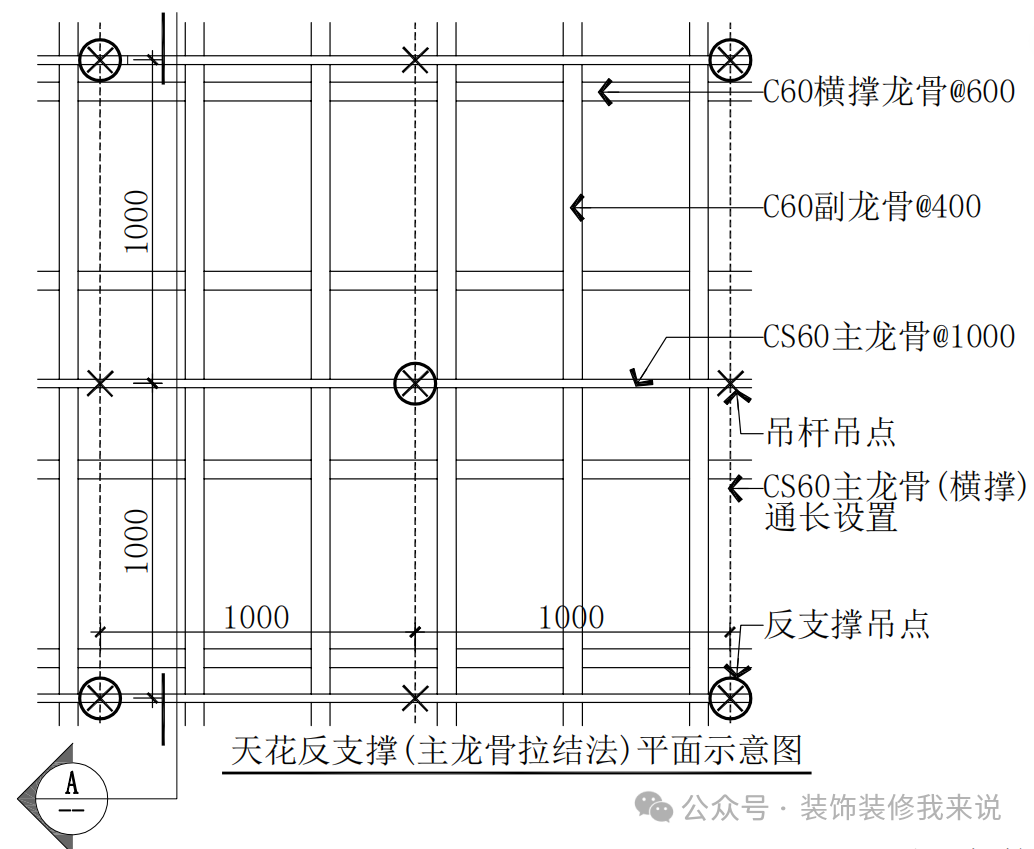

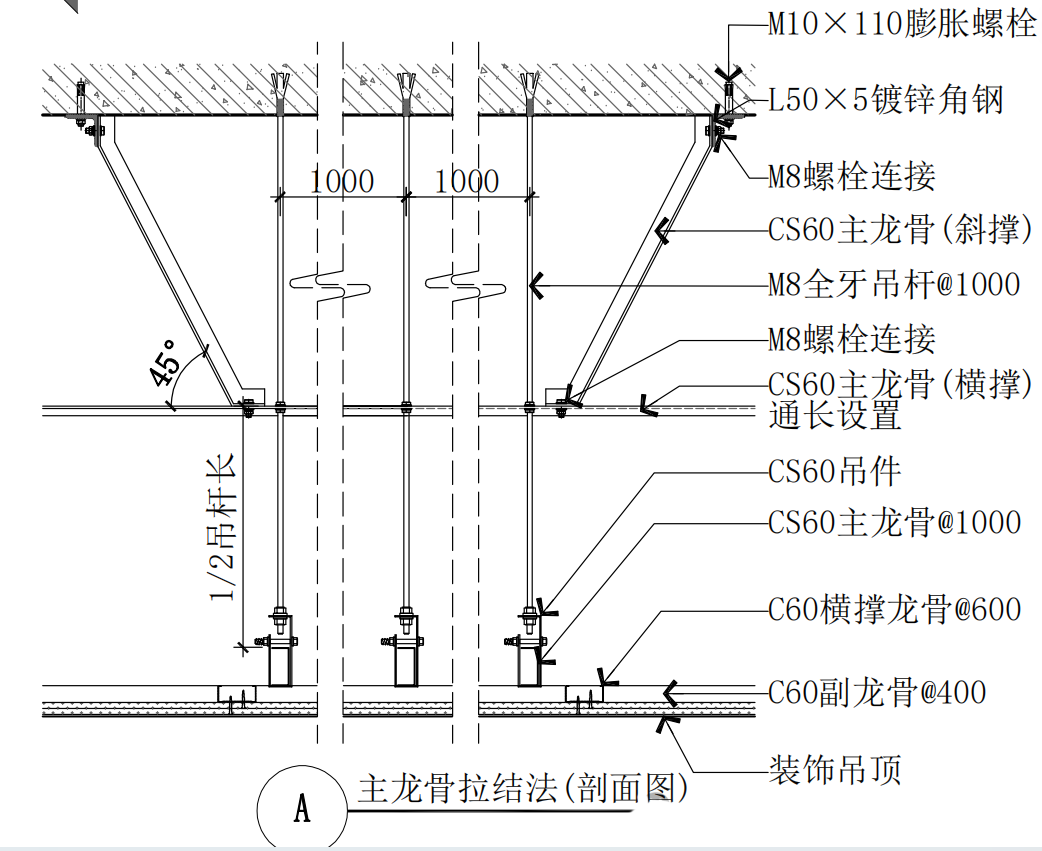

（2）主龙骨拉结法

吊杆长度超过1.5m且小于2.5m时适用。在CS60主龙骨横撑底边每隔两个主龙骨间距打孔，M8全牙吊杆穿过，位置确定后上下螺母固定。CS60主龙骨斜撑每隔两倍主龙骨间距相向设置；当吊杆长度超过1.5m且小于2m时，适合采用CS50主龙骨。

主龙骨斜撑围绕某一吊点中心呈梅花形分布。

本做法依据：12J502-2《国家建筑标准设计图集》。

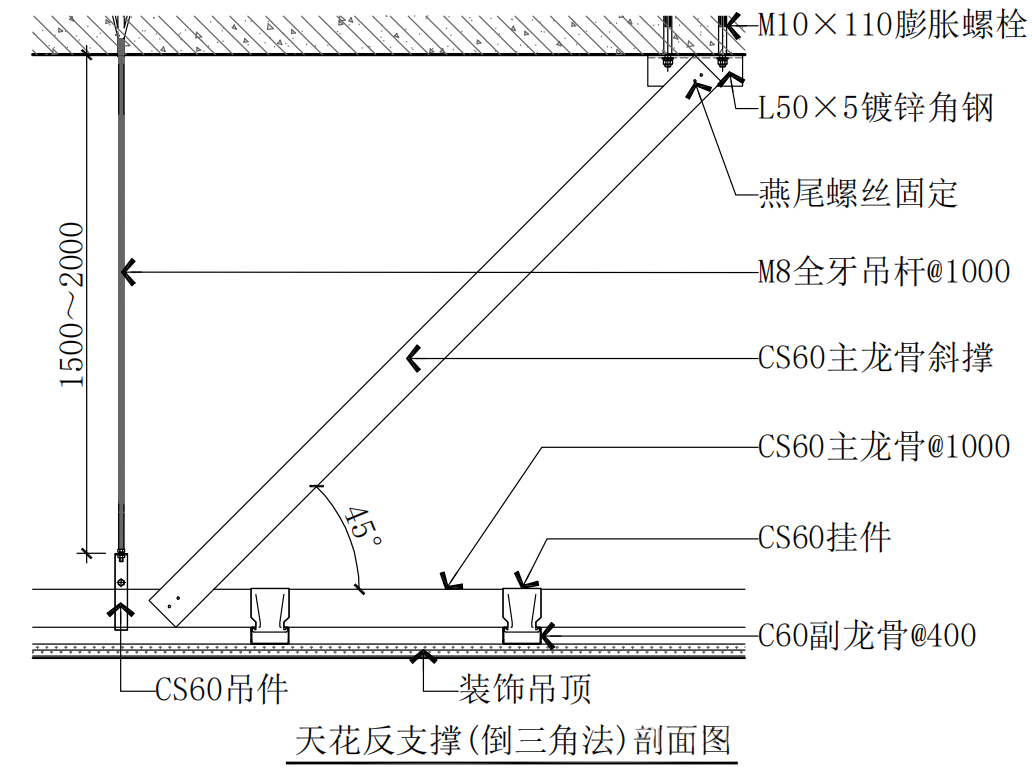

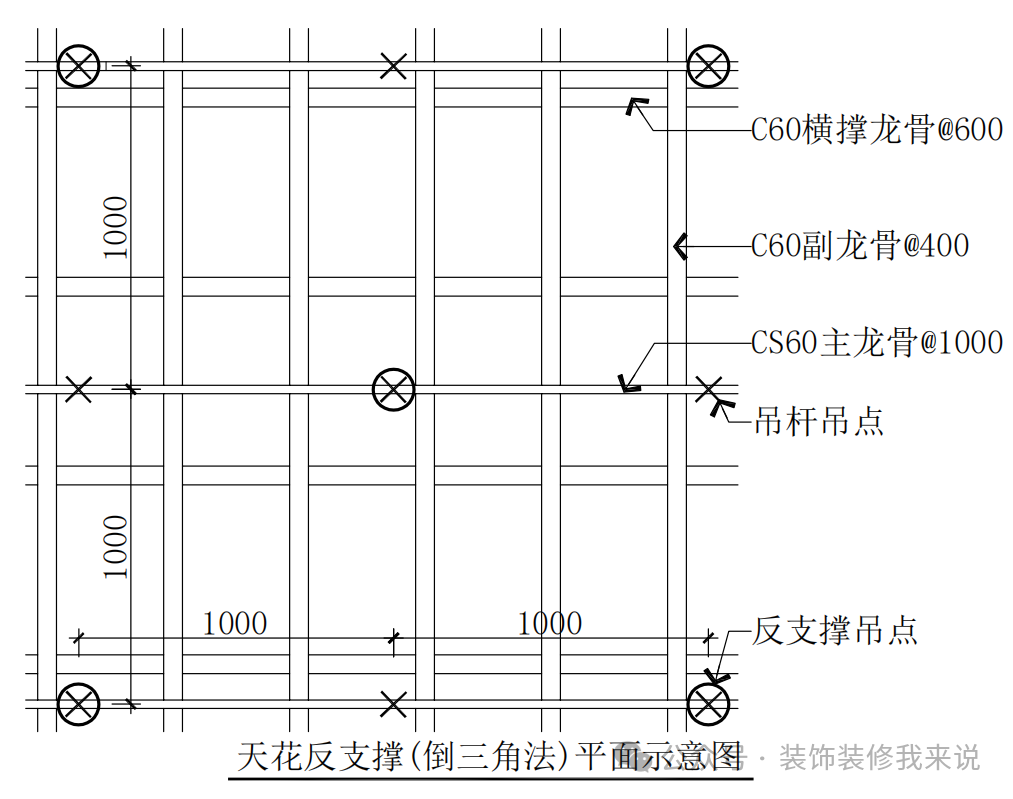

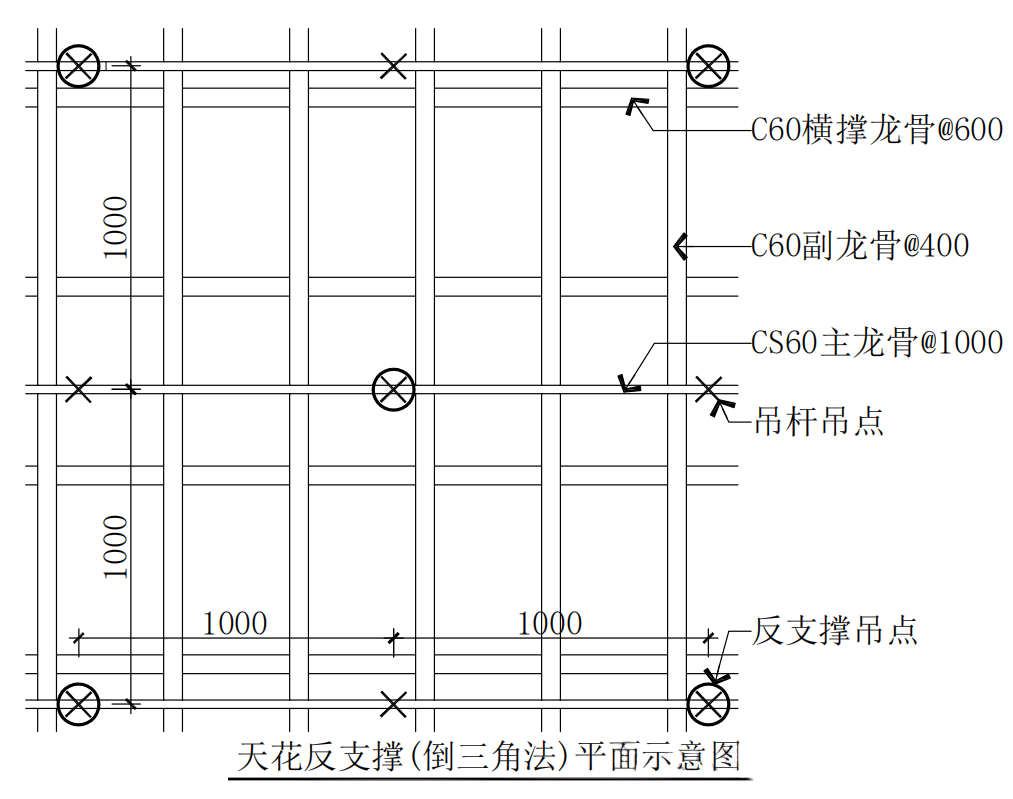

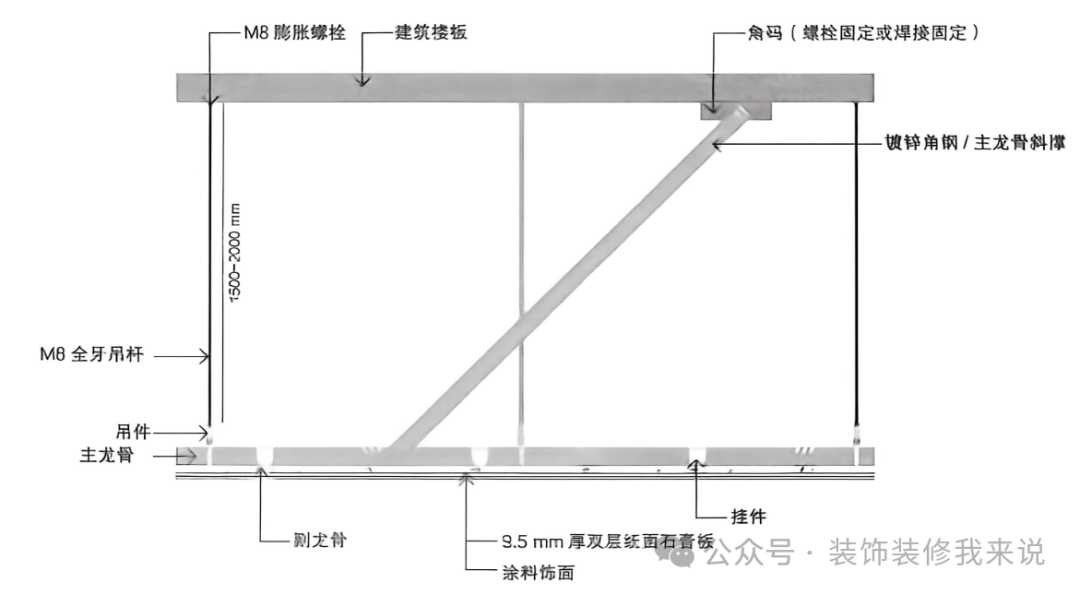

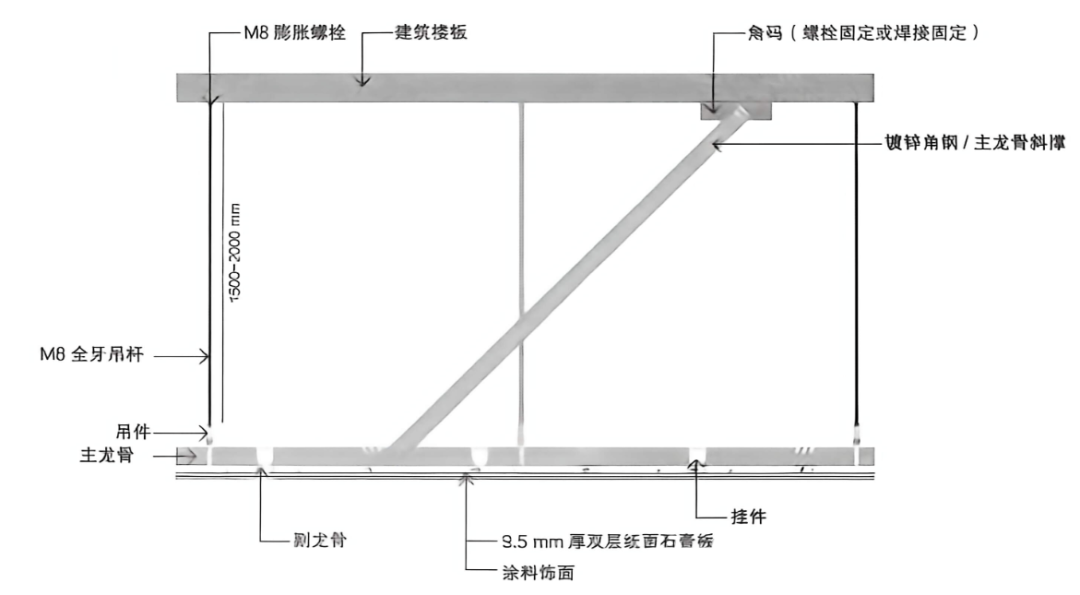

（3）倒三角法

吊杆长度超过1.5m且小于2m时适用。安装间距在2m以内，主龙骨斜撑围绕某一吊点中心呈梅花形分布，且不应设置在同一直线上。

本做法依据：12J502-2《国家建筑标准设计图集》。

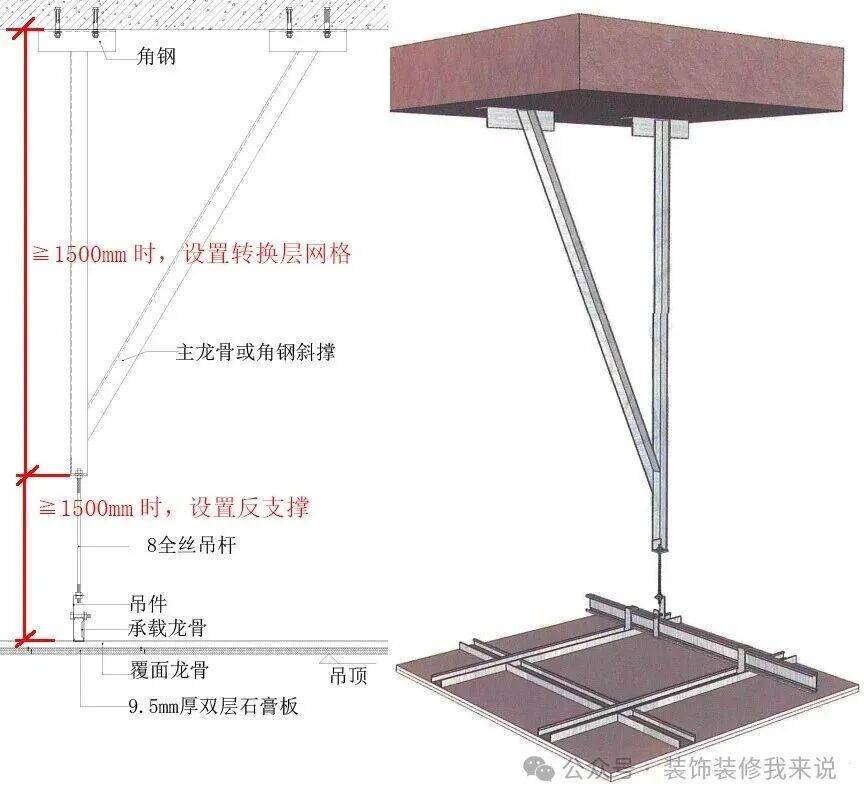

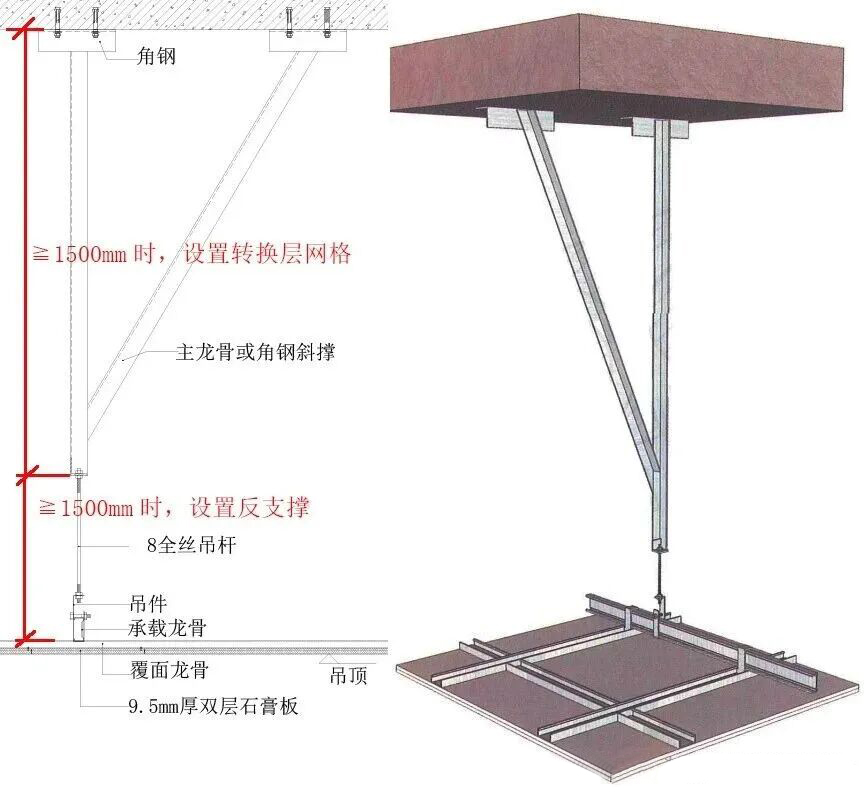

（4）三角形支撑架

采用L50×5mm角钢焊接成三角形支撑架，用M10×110膨胀螺栓固定于楼板，下方吊杆连接于角钢上。

此反支撑法围绕某一吊点中心呈梅花形布置，且不应设置在同一直线上。

角钢斜撑竖向角钢夹角宜设置为45°~60°。

二、吊顶反支撑施工要点

严禁直接顶在楼板腻子、保温层上，必须实体混凝土。

固定点避开楼板线管、水电预埋管线。

（1）下端固定

反支撑下端顶紧 C50 主龙骨上口。

采用角码抱箍、点焊固定、专用卡扣三种方式均可。

顶紧不留空隙，无松动、无虚顶。

（2）长度与调平

先把整个吊顶整体抄平完成，再装反支撑。

反支撑长短统一，受力均匀，避免局部顶起变形。

整体平整度控制：2m 靠尺≤2mm。

（3）风口、灯槽、造型位加强

长条出风口、排烟风口两侧必须增设双道反支撑。

跌级吊顶、弧形吊顶高处吊杆全部加反撑。

重型吊灯点位周边加密反撑，分散荷载。

三、验收要点

吊杆全数设置反支撑，无遗漏。

倾斜角度 45°~60°，顶撑密实无松动。

全部生根结构，不搭机电管线。

间距合规，风口造型位加密。

焊点、切口防锈到位。

上人踩踏无晃动、无下沉异响。
